Lumisight (ルミサイト) 高速配光検査システム

Lumisight (ルミサイト) は、イメージング色度計 ProMetric (プロメトリック) シリーズを用いた高速配光検査システムです。
スクリーンに投影した照明をイメージング測定 (2次元測定) することで、ワンショットで照度分布が得られ、ファーフィールド配光データを取得できます。光度・色度・1/2ビーム角といったデータ、および合否判定までを瞬時に表示します。
スポットライトやダウンライトといった狭角から中角の配光特性を持つ照明器具の品質検査に最適です。ライン上での連続検査に対応しており、検査結果の一覧表示が可能です。
お手持ちのProMetricと組み合わせてシステム化することも出来ますので、お問い合わせ下さい。

ProMetricの更新をご検討のお客様へ
旧製品をご使用のお客様に、デモ・サンプル測定など機種選定サービスを無料で行っております。旧代理店サイバネットシステム(株)より購入されたお客様も対象となります。お気軽にお問い合わせください。

Lumisight (ルミサイト) 配光試験の様子
Lumisight (ルミサイト) 配光試験の様子。手前左からProMetricカメラ、標準光源、測定サンプル。測定サンプルからの光を奥のスクリーンに投影し、ProMetricでイメージング測定。
Lumisight (ルミサイト) 配光試験の様子
スクリーン側から見た様子。標準光源を用いてスクリーンの特性を補正し、正確な特性データが得られる。

特長

ダウンライトやスポットライトのファーフィールド配光を瞬時に測定 (全角40°まで)
配光と色度のリアルタイム合否判定機能により、量産品の検査や品質管理に最適

合否判定項目


光軸中心光度
最大光度
光軸中心色度
ANSI C78.377 四角形、またはMcAdam 楕円形
平均1/2ビーム角
45°ピッチでの4断面における平均
軸ずれ
データシート
  お問い合わせ

スクリーンショット

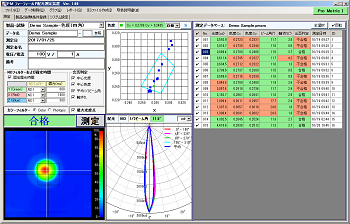

合否判定結果例、中心光度・中心色度・平均1/2ビーム角のすべてが規定内のため「合格」、中心色度はANSI四角形で判定

合否判定結果例。中心光度・中心色度・平均1/2ビーム角のすべてが規定内にて「合格」。中心色度はANSI (上段中央水色の四角形) で判定

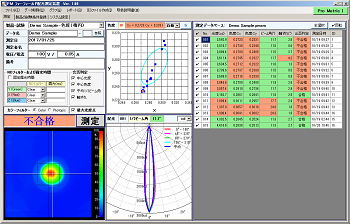

合否判定結果例、中心色度のみ規定外のため「不合格」、中心色度はMcAdam楕円形で判定

合否判定結果例。中心色度のみ規定外のため「不合格」。中心色度はMcAdam (上段中央水色の楕円形) で判定

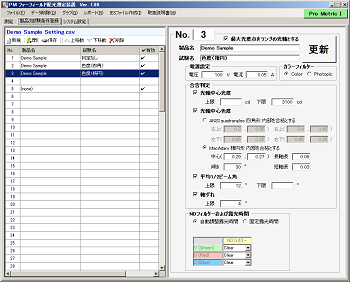

判定パラメータ設定画面

判定パラメータ設定画面
