メーカー:Specac Ltd
あらゆる試料・あらゆる条件に対応する IR サンプリングの架け橋
ゴールデンゲートは、Type IIIaダイヤモンドをエレメントとして用いた1回反射の水平型ATR装置です。
Type IIIaダイヤモンドは、物理的にも化学的にも非常に安定で、しかも透明度が高く、高屈折率、高熱伝導率といった優れた特性を有します。
ゴールデンゲートにより、微小サンプルからマクロサンプルまで、気体を除くほとんどあらゆるタイプのサンプルを前処理なしに、結晶を損なう心配もなく、簡単に、高感度で測定することができます。
さらに豊富なオプションにより、液体窒素温度から、350°Cまで、圧力41MPa(6000psi)までの in-situ 測定が可能です。ルーチン分析から、未知試料の非破壊分析、反応の追跡に至るまで幅広いアプリケーションに対応します。
試料のサンプリングを容易にします。
トッププレートは容易に脱着でき、グロ ーブボックス内への搬送を容易に行えます。
2010分析展、新技術発表会PDF版テキスト「電池評価に最適な環境チャンバー付シールドATR装置」(メールによる申し込みが必要です)

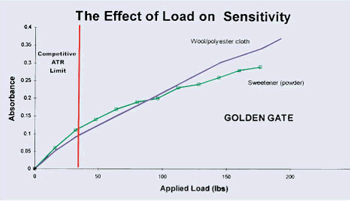

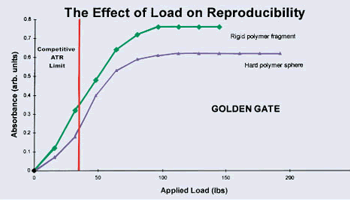

ゴールデンゲートの高圧コンタクトにより、再現性の良い高感度ATR測定が可能になりました。
結 晶 | ダイヤモンドType?a ダイヤモンド45° 2mm×2mm | Ge 45° 4mm×4mm |
測定可能領域 | 6500?600cm-1(ZnSeレンズ) 5200?400cm-1(KRS-5レンズ) | 5200?400cm-1 (ZnSe及びKRS-5レンズ) |
屈折率(1000cm-1) | 2.4 | 4 |
結晶の保持方法 | タングステンカーバイトディスクに高温ろう付 | ステンレスディスクに接着 |
有効面積 | 0.8mmφ | 0.8mmφ |
耐圧 | 100cNm(トルク) 160lbs、1.78KBar | 80cNm(トルク) 128lbs、0.36KBar |
浸透深さ (サンプル屈折率1.5、1000cm-1で) | 2.0μm | 0.7μm |
単繊維や微粒子(?20μm)などの微小サンプル、微小付着物、異物。非常に硬い固体サンプル腐食性の液体サンプル高吸収サンプルポリマーペレット粉体。
※4倍ビームコンデンシングレンズを用いたコンパクトな光学系で、すべてのトッププレートは、簡単に交換できます。
P/N10500
・本体
・ペレットアンビル
・液体カバー
・パージベローズ
・アライメントツール
