3次元表面形状高精度測定装置(OCT方式)

新製品

メーカー:株式会社システムズエンジニアリング

3次元表面形状高精度測定装置(OCT方式)
3次元表面形状高精度測定装置(OCT方式)
3次元表面形状高精度測定装置(OCT方式)

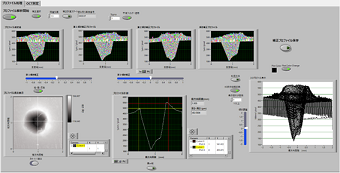

被検体の表面形状の3D立体画像を10nm以下の深さ感度で測定

OCT計測を基本とした装置で、被検体の表面形状の3D立体画像を10nm以下の高精度な深さ感度で測定します。強い鏡面のような反射体から弱い反射体の測定を可能にするため、測定感度を大きなダイナミックレンジで変更できます。被検体の傾きと、対物レンズ光学系の非平坦性(テレセントリックからのずれ)を、測定後、連続的補正することができます。これにより、深さ方向と横方向の距離が正確に測定できます。表面検出の最適アルゴリズムは、被検体の反射率と形状により調整が必要ですが、被検体の特徴に合わせてカスタマイズ可能です。
測定可能対象物:金属、ガラス、セラミック、樹脂など

対象分野

  • 自動車、自動車関連部材,照明・ディスプレイ,半導体,高分子・高機能素材,イメージング(可視、近赤外、中赤外),医薬品,生体試料,食品

特長

  • 被検体の表面形状の3D立体画像を10nm以下の深さ感度で測定
  • 被検体の任意の2点間の深さと横方向の距離を測定
  • 計測可能深さ3.5mm
  • 横方向の測定範囲は4mm~8mmでカスタマイズ可能
  • 測定感度を大きなダイナミックレンジで変更可能
  • 被検体の傾きを、測定後、連続的補正
  • 任意のフィルターにより画像を平滑化

アプリケーション

・光学精度のミラーの表面形状測定
・精密部品の表面形状測定
・金属板表面のキズの形状測定
