均一標準光源小型ユニット Ministar Uniform Illuminators
新製品
メーカー：Lahsphere, Inc.
拡散性に優れた積分球と高輝LEDを内蔵した小型均一標準光源
Ministar Uniform Illuminatorsは、主にマシンビジョン向けに開発されたコンパクトな均一標準光源です。高精度な光学プロセスモニタリングで要求される均一光を実現するため、角度変化や振動の影響受けることなく安定したスペクトル分布の光を生成する光学設計が施されています。
対象分野
- 自動車、自動車関連部材,照明・ディスプレイ,半導体
特長
- 波長範囲： 380～800 nm ※300～1000 nm のオプション有
- 狭帯域、広帯域、CIE 準拠モデルなどのオプションにより、用途や試験条件に最適な構成をご提案
- 光源の位置、角度による誤差が少ないため、キャリブレーションの頻度を低減

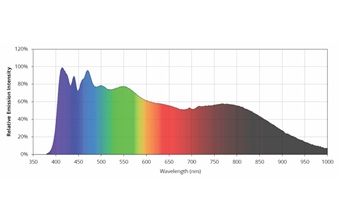

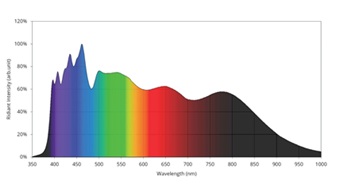

なめらかなスペクトル
相関色温度（CCT）は約7000 Kで、広い波長域にわたりなめらかなス ペクトルを有しており、可視光を用いる多くのアプリケーションに対 応可能なブロードバンド光源です。
アプリケーション

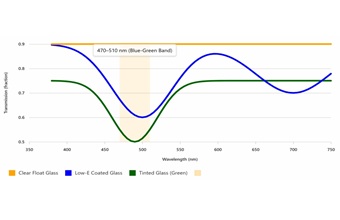

Cyanギャップを解消し透過率測定精度を向上
●自動車用ガラス・建築用ガラスコーティングのCyan領域透過率評価
●LCD、OLED、ARディスプレイのコーティング試験
●イメージングシステムやレーザーシステムに使用される光学フィルター、レンズの透過率評価
●着色ガラス・合わせガラスの製造における、着色の均一性や中間膜の吸収特性評価

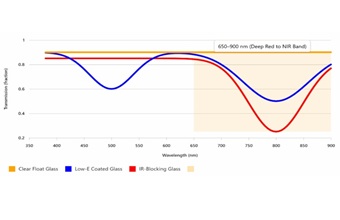

650 nm以上のNIR測定
●NIR光源により、自動車部品・包装材・フィルムなど、プラスチックの内部層や充填材を評価
●NIR透過率測定により、食品・医薬品放送の異物混入を確認し、多層構造の完全性を評価
●液体医薬品の液面を高速カメラを用いて観測し、充填ラインを管理
●NIRを錠剤やカプセルに浸透させ、スペクトル解析によって有効成分(API)を検証
●果実を透過した光量から計算した糖度(Brix値)を判定し、果実の熟成度や内部欠陥を検出
技術情報
基本仕様
| 光学仕様 | |||
| 相関色温度 [CCK] | 7700 [K] ※参考値 | ||
| 放射束 | 1200 [mW] @400 [mA] | ||
| 演色評価数 [CRI] | 95 | ||
| 輝度 | > 185,000 [cd/m2] | ||
| 波長範囲 | 385 - 930 [nm] | ||
| 出射ポート径 | 12 [mm] (0.472 [inch]) | ||
| 積分球材質 | スペクトラロン | ||
| 積分球直径 | 25 [mm] | ||
| 電気仕様 | |||
| LED 順方向電圧 | 9 [V](公称値) | ||
| LED 電流 | 400 [mA](公称値)、600 [mA] | ||
| LED 消費電力 | 3.6 [W]、5.4 [W] | ||
| ファン電圧 | 12 [VDC](公称値) | ||
| 使用環境 | |||
| 動作環境 | -20 ～ 30 [℃]、相対湿度0 ～ 70 [%] ※結露なきこと | ||
| ケース温度範囲 | -20 ～ 40 [℃] | ||
| 環境条件 | 汚染度 1 | ||
| 環境耐性 | NEMA Type 1 | ||
| IP等級 | IP 10 | ||
| 取付・寸法 | |||
| 取付方法 | M4 X 0.7ねじ穴2つ (穴間隔：10 [mm]、深さ：4 [mm]) | ||

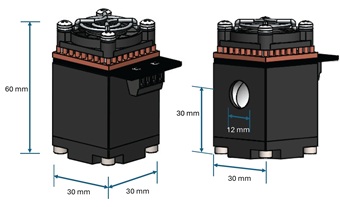

| 寸法 | H60 X W30 X D30 [mm] | ||
