輝度・色温度可変型LED標準光源 Spectra-CT
メーカー：Labsphere, Inc.
超均一・高ダイナミックレンジの均一標準光源
Spectra-CTは、温白色・冷白色LEDを高精度プログラマブル電源で制御し、内部の冷却システムにより出力を安定させ、最大で50,000cd/m2までの幅広い輝度レベルの均一光を再現します。
シンプルで便利なソフトウェアによって、 CCT選定、輝度調整、関連システム情報など 関連するシステム情報が供給されます。また、高度なアプリケーションに対応する多機能システムとして、APIが利用可能です。Spectra-CTは カメラとセンサーの校正に理想的な均一光源で、R&Dおよび製造アプリケーションに最適です。
対象分野
- カメラ・レンズ・センサー校正
特長
- 非常に高い均一性
- 2800K-7500Kの広いダイナミックレンジでCCTを調整可能
- 高速で正確なLED制御により、CCTと輝度のプリセット制御
- 内臓されたモニタによってリアルタイムで輝度をモニタリング
アプリケーション
カメラのフラットフィールド補正、リニアリティ補正、ダーク補正、レスポンス補正などの特性評価ディスプレイパネル検査カメラ車載カメラ家電製品搭載カメラ環境光センサ輝度計・測色計
装置概要
技術情報
基本仕様
| 型番 | CT-1000-S | CT-1000-M | CT-1000-L |
| オーダ? | LCA-00389-200 | LCA-00389-300 | LCA-00389-500 |
| システム仕様 | |||
| 積分球直径 | 20 cm (8 inch) | 30 cm (12 inch) | 50 cm (20 inch) |

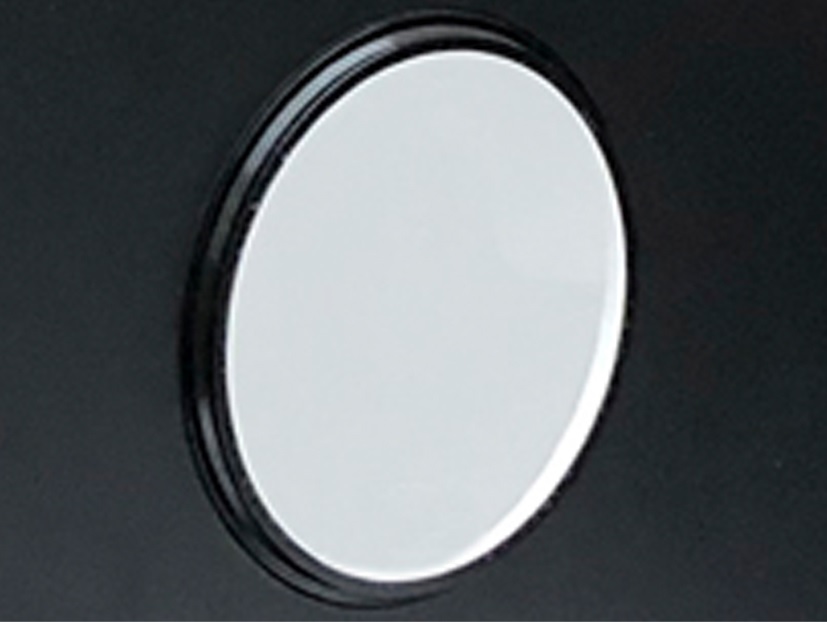

| 出射ポート径 | 5 cm (2 inch) | 10 cm (4 inch) | 20 cm (8 inch) |
| 積分球内壁 | スペクトラフレクト | ||
| 検出器 | Si | ||
| システム性能 | |||
| 輝度範囲 [cd/m2] * | 1 - 50000 | 0.5 - 25000 | 0.1 - 5000 |
| 輝度均一性 COV ** | > 99 % | ||
| マッピング | > 98 % | ||
| 輝度調整ステップ | 5 x 104 | ||
| CCT 範囲 [K] | 2800 - 7500 K | ||
| CCT 均一性 | ± 15 K | ||
| ランプ寿命時間 (製造元データ) | > 15000時間 | ||
| 短時間安定度 (10分) | ± 0.1 % | ||
| LEDコントロール | 直流電流 | ||
| ウォームアップ時間 | 30 秒 | ||
| 電源 | 100 - 240 VAC 50/60 Hz | ||
| 寸法 [cm] | 35 x 38 x 28 | 51 x 48.5 x 33 | 72.5 x 71.5 x 57 |
| 重量 [kg] | 10 | 15 | 35 |
| ソフトウェア | |||
| インターフェース接続 | USB | ||
| インターフェースプロトコル | API | ||
| オペレーションシステム | Windows 10 | ||
** NIST COV(Coefficient of Variation)計算法による
