Ｘ線回折用吹付低温装置 SEDX-CS190LD

TOP ＞ 周辺機器 ＞ 真空低温 ＞ Ｘ線回折用吹付低温装置 SEDX-CS190LD

新製品

メーカー：株式会社システムズエンジニアリング

Ｘ線回折用吹付低温装置 SEDX-CS190LD
Ｘ線回折用吹付低温装置 SEDX-CS190LD
Ｘ線回折用吹付低温装置 SEDX-CS190LD

高精度な結晶構造解析を、 安定した低温環境で

結晶に窒素ガスを連続して吹き付けることで、低温下で分子の熱振動を抑え、 より高精度な結晶構造解析データを得ることができます。
窒素ガス生成タイプは、長時間の連続運転や自動化測定に最適です。

お問い合わせフォーム

対象分野

  • 半導体,高分子・高機能素材,医薬品

特長

  • N2 ガス吹付けタイプのオープンフロー吹付低温装置
  • 温度制御範囲：83K ～ 423K
  • 冷凍機方式（SEDX-CS190LD）：液体窒素不要で長時間連続運転
  • 液体窒素補充方式（ SEDX-CS190LN）：低価格で吹付低温が実現
  • 国内生産、国内サポートで安心、安価に性能を維持

    • ☆高温ガス吹付タイプ(SEDX-HT600)：室温～ 600℃ ( 低温タイプに後付け可能)
データシート
お問い合わせ

技術情報

基本仕様

 項目 仕様
型番 SEDX-CS190LD
吹付けガス 窒素ガス
温度制御範囲 83 K ～ 423 K ( 高温タイプ　室温～ 600 ℃ )
温度制御精度 保証値：± 0.5 K 以内／実測値：± 0.2 K 以内
100 K迄の到達時間 室温～ 100 K 到達まで約100 分
冷媒(冷却源) GM 式冷凍機
運転ガス コールドガス：6 L/min MAX (PSA から供給)
シースガス：6 L/min MAX (PSA から供給)
デュワーガス( 冷凍機への供給ガス)：7 L/min MAX (PSA から供給)
コントローラー制御 PLC 制御
コールドガス温度制御方式 サイリスタ位相制御( 温度調節計： DB からの PID 制御)
窒素ガス発生量 20 L/min (PSA)
連続運転 保証1 週間以上 ( 3 か月以上の連続運転実績あり)

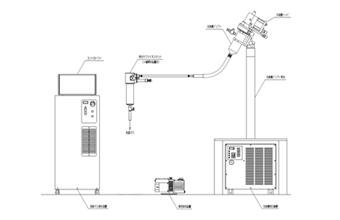

機器構成 吹付けクライオスタット、コントローラー、窒素ガス発生装置(PSA)、真空排気装置(RP)、冷凍機デュワー( 冷凍機ヘッド含む)、冷凍機用圧縮機( アセンブリホース2 本含む)、冷凍機デュワー架台
冷凍機用圧縮機 空冷式( 水冷式も選択可能)
電源 単相AC100 V 40A 以上のブレーカー( × 1)
消費電力 3.1 kW
