システムズエンジニアリングが販売しているラブスフェア社製全光束測定システムを使って、LED照明や液晶バックライト・蛍光灯・白熱灯などの分光放射強度データを測定します。国内に数台しか存在しない直径3Mの超大型積分球で、長さのある直管型LED照明器具や広面積のLEDフラットパネルディスプレイの光学性能評価が可能です。
電球型LED、小型LED照明器具の評価は、1メートル(以下1M)積分球で行います。
2種のサイズの積分球を所有していることで、様々なサンプルに幅広く対応いたします。

検出器はラブスフェア社製最上位機種CDS-3020を採用しており、高感度・高精度に分光放射強度データを取得し、ルーメン値(全光値)をはじめとする各光学性能評価項目を算出します。

• 装置
• 測定項目
• 測定可能なサンプル要件

装置

・直径3M/1M積分球 (米国ラブスフェア社製)
・マルチチャンネル分光測定器：ラブスフェア社製CDS-3020
・システム校正用標準電球：JCSS認定ハロゲンランプ(360-850 nm)

測定項目

・分光放射強度スペクトル [W/nm]
　※360-830 nm：5 nmまたは 1nmピッチ
・分光放射強度 [W]
・全光束 [lm]
・相関色温度 [K]
・色度座標 [(ｘ, y) (u', v')]
・色度図
・演色評価数 [Ra, R1～R15]
・ドミナント波長
・ピーク波長
・重心波長
・半値全幅 HWHM
・色純度 [%]
・入力電圧 (AC：100-240 V、周波数：50/60 Hz、DC：-110 V、< 500 W)
・入力電流
・入力電力
・力率 (AC入力の場合)

測定可能なサンプル要件 (LM-78準拠)

・細長いサンプル：< 200 cm
・丸型サンプル：< φ30 cm
・FLタイプ：FL110まで/G13ソケット
・Eベース：E28/E17/E11
・他、カスタム形状サンプルの場合はご相談ください。取付け治具を個別に作製いたします。
※サンプル重量10 kg以下

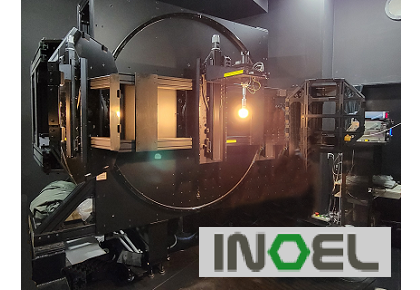

一般的なLED照明器具から大型フラットパネルディスプレイ、投光器など、重くてサイズの大きな光源の測定が可能な分光配光測定システムです。
角度毎の分光データを取得するため、球体係数法を用いて分光全放射束・全光束を求められます。色度・色温度からLEDの色ムラなどの空間的な色変化の評価も可能です。

• 装置
• 測定項目
• 測定可能なサンプル要件

装置

・分光配光測定器 (Type C型 ミラー回転方式)
・マルチチャンネル分光測定器：ラブスフェア社製CDS-3020
・システム校正用標準電球：JCSS認定ハロゲンランプ (360-850 nm)

測定項目

・光度配光 (鉛直角 > 1°ピッチ、水平角 > 5°ピッチ)
・色度配光 x
・色度配光y
・分光放射強度スペクトル [W/nm]
　※360-830 nm：5 nmまたは 1nmピッチ
・分光放射強度 [W]
・全光束 [lm] (球体係数法による)
・相関色温度 [K]
・色度座標 [(ｘ, y)]
・色度図
・演色評価数 [Ra, R1～R15]
・ドミナント波長
・ピーク波長
・重心波長
・IESファイル
・入力電圧 (AC：100-240 V、周波数：50/60 Hz、DC：-110 V、< 500 W)
・入力電流
・入力電力
・力率 (AC入力の場合)

測定可能なサンプル要件

・光源水平寸法：< 650 mm
・光源鉛直寸法：< 250 mm
・FLタイプ：FL20まで/G13ソケット
・Eベース：E28/E17/E11
・他、カスタム形状サンプルの場合はご相談ください。取付け治具を個別に作製いたします。
※サンプル重量10 kg以下
