メーカー：Labsphere, Inc.

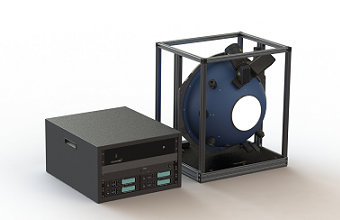

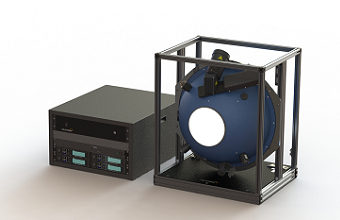

ダイナミックレンジシステム Dynamic Range

R&Dの他、あらゆるイメージングのニーズにお応えする最高機種です。広いダイナミックレンジで、高精度・高確度の測定を実現します。16-bit以上のカメラ・センサ校正に最適です。
複数のランプ・ランプアッテネータ・検出器によって、太陽光からナイトビジョンレベルまで任意の均一光を再現し、シンプルなCMOSセンサや複数のイメージングデバイスアレイの校正など、広くカバーします。

お問い合わせフォーム

対象分野

カメラ・レンズ・センサー校正

特長

HELIOS各ファミリーの機能を全て備えた最高機種
Albedo 1 (AM 1)からナイトビジョンまで広く光を再現
タングステンハロゲンランプ光源

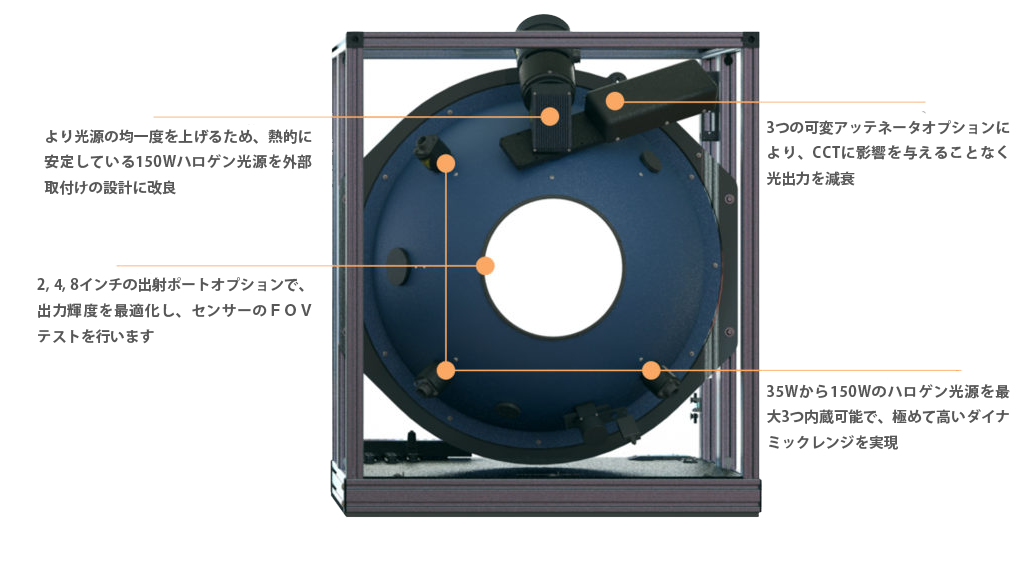

積分球サイズ・光量調整のアッテネータ機能ともに最高の組み合わせが可能
均一光の出射ポートサイズのカスタマイズ
リモート制御・測定オートメーションが可能
導入後のシステムアップグレード対応

アプリケーション

CCDカメラ素子イメージセンサ車載センサリモートセンシング

データシート(英文)

お問い合わせ

検出器による輝度観測 (1.0 MB)

基本仕様

型式	積分球直径	ポート直径	最大輝度 [cd/m²]	照度 @ポート [lux]	色温度 [K]	可変アッテネータ	ステップ
USLR-D20F-NANS-P	20	8	24,000	78,000	3000K ± 50K	Advanced, VAA	8.80E+06
USLR-D20F-NDNN-P	20	8	24,000	78,000	3000K ± 50K	Dynamic, VAD	4.80E+04
USLR-D20F-NMNN-P	20	8	24,000	78,000	3000K ± 50K	Manual, VA-MM	4.00E+04
USLR-D12F-NANS-P	12	4	40,000	135,000	3000K ± 50K	Advanced, VAA	6.60E+06
USLR-D12L-NANS-P	12	4	50,000	157,000	3000K ± 50K	Advanced, VAA	6.60E+06
USLR-D12F-NDNN-P	12	4	37,500	117,750	3000K ± 50K	Dynamic, VAD	3.60E+04
USLR-D12L-NDNN-P	12	4	50,000	157,000	3000K ± 50K	Dynamic, VAD	3.60E+04
USLR-D12F-NMNN-P	12	4	37,500	117,750	3000K ± 50K	Manual, VA-MM	3.00E+04
USLR-D12L-NMNN-P	12	4	50,000	157,000	3000K ± 50K	Manual, VA-MM	3.00E+04
USLR-D08F-NDNN-P	8	2	60,000	188,400	3000K ± 50K	Dynamic, VAD	2.40E+04
USLR-D08L-NDNN-P	8	2	80,000	251,200	3000K ± 50K	Dynamic, VAD	2.40E+04

高いダイナミックレンジを実現
HELIOS Plus DRが実現する高いダイナミックレンジは、可変アッテネータが重要な要素となっています。
可変アッテネータを用いることで、スペクトルの形を崩すことなく光量調整を行うことが可能です。アッテネータは自動化と分解能のスペックにより、3種のオプション(VAA・VAD・VAM)が用意されています。

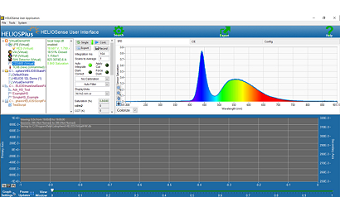

テストの自動化
ソフトウェアは、アッテネータ・検出器・分光器によるR&Dテストルーチンを、Hunt and Seekフィードバックループを介して自動化します。
またLabsphere API(LSAPI)に組み込まれたあらゆるハードウェアを自動認識し、HELIOSPlusシステムを制御できる柔軟なツールです。
