光学センサ校正用光源
HELIOS Plus-LL
メーカー：Labsphere, Inc.
低輝度システム Low Level
低輝度の均一標準光を実現するシステムです。監視カメラ等のナイトビジョンカメラ・センサの校正に最適です。米国では、MIL規格のナイトビジョンセンサテストにも採用されています。

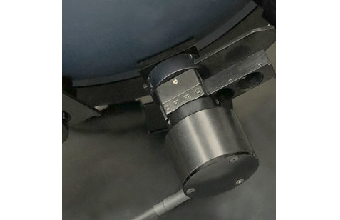

デュアル検出器と自動アッテネータによって、低輝度レベルの光を精度よく生成します。
対象分野
- カメラ・レンズ・センサー校正
特長
- 低輝度でも高精度・高再現性
- 低輝度レベルセンシングの米軍規格に対応
- 放射温度2856K、フィルタオプション有

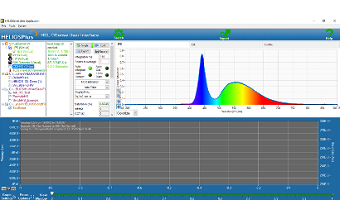

- 暗室外からのリモート制御・測定オートメーションが可能
- 導入後のシステムアップグレード対応
アプリケーション
基本仕様
USLR-L20F-NBNL-P
| 積分球サイズ | 20" (50 [cm]) |
| 出射ポートサイズ | 8" (20 [cm]) |
| 最大輝度 | 1,600 [cd/m2] |
| 照度 @ポート | 5,000 [lux] |
| 色温度 | 2856 [K] ± 50 [K] |
| システムレンジのステップ数 | 8.80E+06 |
| ダイナミックレンジ/Bits/dB | 4.00E+09/31/19 |
| バリアブルアッテネータ | 高度VAA |
| 角度均一FOV (Full Angle) | ±2.0% -35° |
| 積分球コーティング | スペクトラフレクト |
USLR-L12F-NBNL-P
| 積分球直径 | 12" (30 [cm]) |
| 出射ポートサイズ | 4" (10 [cm]) |
| 最大輝度 | 4,700 [cd/m2] |
| 照度 @ポート | 14,800 [lux] |
| 色温度 | 2856 [K] ± 50 [K] |
| システムレンジのステップ数 | 8.00E+06 |
| ダイナミックレンジ/Bits/dB | 1.00E+10/32/199 |
| バリアブルアッテネータ | 高度VAA |
| 角度均一FOV (Full Angle) | ±2.0%-35° |
| 積分球コーティング | スペクトラフレクト |
USLR-L12L-NBNL-P
| 積分球直径 | 11.5" (29 [cm]) |
| 出射ポートサイズ | 4" (10 [cm]) |
| 最大輝度 | 6,400 [cd/m2] |
| 照度 @ポート | 20,000 [lux] |
| 色温度 | 2856 [K] ± 50 [K] |
| システムレンジのステップ数 | 8.00E+06 |
| ダイナミックレンジ/Bits/dB | 1.00E+10/32/199 |
| バリアブルアッテネータ | 高度VAA |
| 角度均一FOV (Full Angle) | ±2.0%-35° |
| 積分球内壁材質 | スペクトラロン |
USLR-L08F-NBNL-P
| 積分球直径 | 8" (20 [cm]) |
| 出射ポートサイズ | 2" (5 [cm]) |
| 最大輝度 | 6,500 [cd/m2] |
| 照度 @ポート | 20,300 [lux] |
| 色温度 | 2856 [K] ± 50 [K] |
| システムレンジのステップ数 | 6.00E+06 |
| ダイナミックレンジ/Bits/dB | 6.25E+09/31/196 |
| バリアブルアッテネータ | 高度VAA |
| 角度均一FOV (Full Angle) | ±2.0%-35° |
| 積分球コーティング | スペクトラフレクト |
USLR-L08L-NBNL-P
| 積分球直径 | 7.5" (19 [cm]) |
| 出射ポートサイズ | 2" (5 [cm]) |
| 最大輝度 | 9,500 [cd/m2] |
| 照度 @ポート | 30,000 [lux] |
| 色温度 | 2856 [K] ± 50 [K] |
| システムレンジのステップ数 | 6.00E+06 |
| ダイナミックレンジ/Bits/dB | 7.50E+09/32/197 |
| バリアブルアッテネータ | 高度VAA |
| 角度均一FOV (Full Angle) | ±2.0%-35° |
| 積分球内壁材料 | スペクトラロン |
技術情報
装置概要

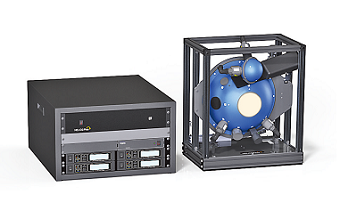

HELIOS Plus LL
