SCM用液体窒素蒸発防止装置

TOP ＞ 周辺機器 ＞ 液体窒素発生器 ＞ SCM用液体窒素蒸発防止装置

生産終了

SCM用液体窒素蒸発防止装置
SCM用液体窒素蒸発防止装置
SCM用液体窒素蒸発防止装置
SCM用液体窒素蒸発防止装置

《生産終了》
メンテナンス、代替品についてはお問い合わせください。

SCM内の液体窒素の蒸発を防止

本装置は、極低温冷凍機、開放型真空断熱容器（クライオスタット）から構成されており、 SCMの液体窒素槽に接続された極低温冷凍機付クライオスタットにより液体窒素槽を冷却し、 SCM内の液体窒素の蒸発を防止するものです。
クライオスタット内の圧力を検出し、熱交換部に設けられたヒーターで圧力制御することにより、 蒸発量に適した能力に制御して液体窒素を一定に保ちます。

お問い合わせフォーム

対象分野

  • 自動車、自動車関連部材,照明・ディスプレイ,半導体,高分子・高機能素材,イメージング（可視、近赤外、中赤外）,医薬品,生体試料,食品,異物分析

特長

  • 振動を最小限に抑え、運転中でも測定が可能です
  • 既存のSCMクライオスタットに後付けが可能です

データシート
お問い合わせ

基本仕様

種別 AC100V仕様 AC200V仕様
型番 JNRS-901CA JNRS-902CA
液体窒素蒸発防止能力 7.0/8.0 L/day (50/60 Hz) 10.0/12.0 L/day (50/60 Hz)
対象マグネット 600 MHzマグネット以下 ※蒸発量による
振動 標準サンプル（クロロホルム）を積算16回で測定して、ノイズがクロロホルムのピークの1%以下であること
供給電源 単相AC100V ±10%
20A以上のブレーカー（1基）		 三相AC200V ±10％
20A以上のブレーカー（1基）
消費電力 1.3/1.5 kW（50/60 Hz） 1.7/1.9kW（50/60 Hz）
温度/湿度 4~38℃/25~80%RH（結露なきこと） 10~38℃/25~80％RH（結露なきこと）
冷却水 不要
冷凍機搭載型
クライオスタット		 冷凍方式/能力 GMサイクル方式/
24/30 W at 77 K（50/60 Hz）		 GMサイクル方式/
29/35 W at 77 K（50/60 Hz）
冷凍機用圧縮機 冷却方式 空冷式

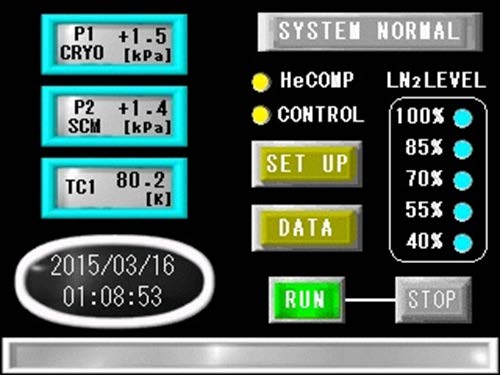

コントローラー 制御 シーケンス制御（5.7インチタッチパネル）
機能 圧力表示、温度表示、アラーム表示、運転時間表示、圧力制御、データロギング、各ユニット遠隔操作、自動復帰機能（選択可）
その他付属 専用架台、ケーブル類、安全弁、圧力センサー、アセンブリホース（標準：6M X 2）、インバーター 専用架台、ケーブル類、安全弁、圧力センサー、アセンブリホース（標準：6M X 2）、電源トランス
オプション対応品 液面センサー、圧縮機用防音BOX
メンテナンス
（カッコ内は推奨サイクル）		 冷凍機ユニット（16,000H/1回）、ヘリウム圧縮機（30,000H/1回）、安全弁及び液面センサー（50,000H/1回）、その他適宜 冷凍機ユニット（16,000H/1回）、ヘリウム圧縮機（24,000H/1回）、安全弁及び液面センサー（50,000H/1回）、その他適宜
