メーカー：Labsphere, Inc.

輝度可変システム Variable Modular

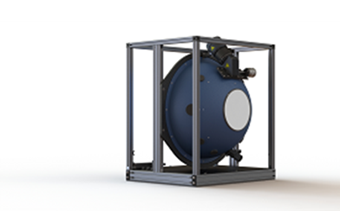

HELIOS VMファミリーは、優れたダイナミックレンジが特徴で、シンプルでターンキー操作が可能な均一標準光源システムです。単独のハロゲン光源とマニュアルアッテネータの組み合わせにより、月明りレベルの低輝度からalbedo 1.5までのレンジの光を生成します。ダイナミックレンジ14-bitのカメラ・センサの構成に最適です。

お問い合わせフォーム

対象分野

カメラ・レンズ・センサー校正

特長

簡単な操作で高精度な均一標準光を生成
Albedo1.5 (AM 1.5)から月明りレベルまで広く光を再現
ランプ追加用スペアポート付
導入後のシステムアップグレード対応

アプリケーション

CCDカメラ素子イメージセンサ車載センサリモートセンシング

データシート(英文)

お問い合わせ

検出器による輝度観測 (1.0 MB)

基本仕様

型式	積分球直径	ポート直径	最大輝度 [cd/m²]	照度 @ポート [lux]	色温度 [K]	可変アッテネータ	ステップ
USLR-V08F-NMNN-P	8	2	29,000	91,000	3000K ± 50K	Manual, VA-MM	1.00E+04
USLR-V08F-NDNN-P	8	2	29,000	91,000	3000K ± 50K	Dynamic, VAD	1.20E+04
USLR-V12F-NMNN-P	12	4	11,500	36,000	3000K ± 50K	Manual, VA-MM	1.00E+04
USLR-V12F-NDNN-P	12	4	11,500	36,000	3000K ± 50K	Dynamic, VAD	1.20E+04
USLR-V20-NMNN-P	20	8	3,800	12,000	3000K ± 50K	Manual, VA-MM	1.00E+04

柔軟で適応性を備えたシステム
HELIOS Plus Vは、手動可変アッテネータにより、ハロゲン外部光源（HES）ランプの光量を電流やスペクトルに影響を与えることなく制御できます。300～2400 nmの範囲で、熱的に安定した3000Kの均一光を生成します。

テストの自動化
ソフトウェアは、アッテネータ・検出器・分光器によるR&Dテストルーチンを、Hunt and Seekフィードバックループを介して自動化します。
またLabsphere API(LSAPI)に組み込まれたあらゆるハードウェアを自動認識し、HELIOSPlusシステムを制御できる柔軟なツールです。
